ثبت سیگنال EEG چگونه انجام می‌شود؟ الکترود، مونتاژ، نویز و آرتیفکت
کیفیت EEG فقط به دستگاه وابسته نیست. محل الکترودها، کیفیت تماس الکترود و پوست، انتخاب مرجع و مونتاژ، حرکت فرد، فعالیت عضلات و نویز محیط همگی می‌توانند روی سیگنال ثبت‌شده اثر بگذارند.
سیگنال EEG چیست؟
الکتروانسفالوگرافی یا EEG روشی برای ثبت تغییرات ولتاژ الکتریکی روی پوست سر است. دامنه EEG سطح سر معمولاً کوچک است؛ به همین دلیل کیفیت الکترود، تقویت‌کننده، کابل‌ها و محیط ثبت اهمیت زیادی دارد.
دامنه
اندازه تغییر ولتاژ سیگنال است. در EEG سطح سر معمولاً با میکروولت بیان می‌شود.
فرکانس
تعداد چرخه‌های یک نوسان در هر ثانیه است و با هرتز (Hz) بیان می‌شود.
کانال
هر کانال EEG اختلاف پتانسیل میان دو ورودی الکتریکی را نمایش می‌دهد؛ بنابراین «محل الکترود» و «مرجع» هر دو مهم‌اند.
آرتیفکت
فعالیتی در ثبت است که منشأ موردنظر مغزی ندارد؛ مانند پلک‌زدن، حرکت، فعالیت عضله، ECG یا تداخل الکتریکی.
سیستم 10–20 در جای‌گذاری الکترودهای EEG چیست؟
سیستم بین‌المللی 10–20 یک روش استاندارد برای تعیین موقعیت الکترودها بر اساس اندازه‌گیری‌های نسبی سر است. نام‌هایی مانند Fp، F، C، P و O به نواحی تقریبی پیشانی، فرونتال، مرکزی، پاریتال و پس‌سری اشاره می‌کنند و شماره‌های فرد و زوج معمولاً سمت چپ و راست را مشخص می‌کنند؛ حرف z نیز برای خط میانی به‌کار می‌رود.
سیستم 10–10 موقعیت‌های بیشتری را میان نقاط 10–20 تعریف می‌کند و در ثبت‌های با تراکم بالاتر کاربرد دارد. انتخاب تعداد و محل الکترودها باید با هدف ثبت یا پروتکل مطالعه متناسب باشد.
Active، Reference و Ground در EEG چه تفاوتی دارند؟
در توضیح ساده یک ثبت EEG، معمولاً از الکترودهای اندازه‌گیری، مرجع و Ground صحبت می‌شود. با این حال، دستگاه EEG ولتاژ «مطلق» یک نقطه را اندازه نمی‌گیرد؛ هر کانال از اختلاف پتانسیل بین ورودی‌ها تشکیل می‌شود.
الکترود اندازه‌گیری
فعالیت الکتریکی محل موردنظر روی پوست سر را به ورودی تقویت‌کننده منتقل می‌کند.
Reference
نقطه یا ترکیبی از نقاطی است که سیگنال نسبت به آن نمایش یا محاسبه می‌شود. انتخاب Reference می‌تواند ظاهر موج را تغییر دهد.
Ground
بخشی از مدار ثبت برای مدیریت شرایط الکتریکی و کاهش تداخل مشترک است و نباید با Reference یکسان فرض شود.
مواد رسانا
ژل یا خمیر رسانا برای ایجاد تماس الکتریکی پایدار بین الکترود و پوست استفاده می‌شود. آماده‌سازی باید بدون آسیب غیرضروری به پوست انجام شود.
مونتاژ EEG چیست؟ Referential و Bipolar چه تفاوتی دارند؟
Montage نحوه ترکیب و نمایش کانال‌های EEG است. در EEG دیجیتال، یک ثبت مناسب می‌تواند پس از ثبت با مونتاژهای مختلف بازنمایش شود؛ مشروط به اینکه داده‌های لازم ثبت شده باشند.
مونتاژ ارجاعی
چند الکترود پوست سر نسبت به یک Reference مشترک یا محاسباتی نمایش داده می‌شوند. این نمایش برای مقایسه توزیع ولتاژ بین نواحی مفید است، اما انتخاب مرجع روی شکل تمام کانال‌های وابسته اثر می‌گذارد.
مونتاژ دوقطبی
هر کانال اختلاف پتانسیل میان دو الکترود پوست سر را نمایش می‌دهد. زنجیره‌های دوقطبی می‌توانند در بررسی تغییرات فضایی و تعیین محل برخی فعالیت‌ها مفید باشند.
چرا امپدانس الکترود در کیفیت EEG مهم است؟
تماس ناپایدار الکترود با پوست می‌تواند نویز، تغییر خط پایه یا آرتیفکت ایجاد کند. به همین دلیل بررسی امپدانس الکترودها پیش از ثبت و در صورت مشاهده الگوی مشکوک در طول ثبت اهمیت دارد.
در راهنمای فنی ACNS برای EEG بالینی، بررسی امپدانس به‌عنوان یک مرحله روتین پیش از ثبت توصیه شده و در آن راهنما مقدار معمول حداکثر 5 kΩ ذکر شده است. با این حال، مقدار قابل‌قبول می‌تواند به نوع الکترود، تقویت‌کننده، جمعیت مورد بررسی و پروتکل آزمایش وابسته باشد؛ بنابراین دستورالعمل دستگاه و پروتکل مرکز باید ملاک عملی باشد.
رایج‌ترین نویزها و آرتیفکت‌های EEG
آرتیفکت الزاماً «نویز تصادفی» نیست. بسیاری از آرتیفکت‌ها الگوی قابل‌شناسایی دارند و منشأ آن‌ها فیزیولوژیک یا فنی است.
| منبع | ظاهر/علت احتمالی | اقدام اولیه |
|---|---|---|
| چشم و پلک (EOG) | پلک‌زدن و حرکت چشم به‌ویژه در کانال‌های فرونتال | ثبت وضعیت چشم و کاهش حرکات غیرضروری |
| عضله (EMG) | فعالیت سریع ناشی از انقباض پیشانی، فک، گردن یا سایر عضلات | ریلکس کردن عضلات و بررسی وضعیت فرد |
| ECG | فعالیت دوره‌ای هم‌زمان با ضربان قلب | بررسی هم‌زمانی با ECG/نبض و محل الکترود |
| حرکت | جابجایی کابل یا الکترود، تغییرات بزرگ یا ناپایدار | ثابت‌کردن کابل‌ها و کنترل تماس الکترود |
| برق شهر | تداخل نزدیک 50 یا 60 Hz بسته به شبکه برق محل | بررسی Ground، کابل‌ها، تجهیزات و منابع EMI |
| Electrode pop / تماس ضعیف | تغییر ناگهانی یا ناپایداری ناشی از رابط الکترود–پوست | بررسی اتصال، ژل و امپدانس |
| Electrode bridge | اتصال رسانای ناخواسته بین الکترودهای مجاور | بررسی مقدار و پخش ژل/خمیر و جداسازی تماس‌ها |
اگر EEG نویزی است، از کجا عیب‌یابی را شروع کنیم؟
فرد را بررسی کنید
پلک‌زدن، حرکت چشم، انقباض فک و پیشانی، تعریق و حرکت بدن را بررسی کنید.
الکترودها را بررسی کنید
تماس پوست، امپدانس، خشک‌شدن ژل، جابه‌جایی الکترود و احتمال bridge را کنترل کنید.
کابل و کانکتور
شل بودن اتصال، کابل آسیب‌دیده یا حرکت کابل می‌تواند آرتیفکت ایجاد کند.
محیط الکتریکی
منابع برق، تجهیزات نزدیک، EMI/RFI و Ground را بررسی کنید.
کانال‌ها را مقایسه کنید
مشخص کنید مشکل در یک الکترود، گروهی از کانال‌ها یا کل ثبت دیده می‌شود.
بعد سراغ فیلتر بروید
فیلتر نباید جایگزین رفع علت فیزیکی نویز شود؛ فیلتر نامناسب می‌تواند اطلاعات سیگنال را تغییر دهد.
چک‌لیست قبل از شروع ثبت EEG
تعداد کانال بیشتر همیشه به معنی EEG بهتر است؟
خیر. تعداد کانال تعیین می‌کند چه تعداد اختلاف پتانسیل یا موقعیت الکترودی به‌طور هم‌زمان قابل ثبت است و تراکم بیشتر می‌تواند اطلاعات فضایی بیشتری فراهم کند؛ اما کیفیت EEG فقط با تعداد کانال تعیین نمی‌شود. کیفیت الکترود، نویز ورودی، نرخ نمونه‌برداری، مشخصات تقویت‌کننده، محل الکترودها و کیفیت اجرای پروتکل نیز اهمیت دارند.
برای EEG بالینی استاندارد، پژوهش، QEEG، ERP یا نوروفیدبک نیازهای کانالی و فنی یکسان نیستند. بنابراین انتخاب سیستم باید بر اساس کاربرد موردنظر انجام شود.

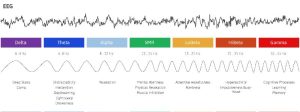

مطالعه مرتبط درباره EEG و امواج مغزی
ثبت و تحلیل EEG با eWave24
برای آشنایی با مشخصات سیستم 24 کاناله eWave24، امکانات EEG و QEEG و نرم‌افزار مرتبط، صفحه محصول را ببینید.
سؤالات متداول ثبت سیگنال EEG
آرتیفکت EEG چیست؟
فعالیتی در ثبت EEG است که منشأ موردنظر مغزی ندارد؛ مانند پلک‌زدن، حرکت چشم، فعالیت عضلات، ECG، حرکت الکترود یا تداخل الکتریکی.
تفاوت Reference و Ground چیست؟
Reference در محاسبه یا نمایش اختلاف پتانسیل کانال نقش دارد، در حالی که Ground بخشی از مدار ثبت و مدیریت تداخل مشترک است. این دو مفهوم یکسان نیستند.
مونتاژ Bipolar بهتر است یا Referential؟
هیچ‌کدام به‌طور مطلق «بهتر» نیستند. هر نمایش اطلاعات متفاوتی را برجسته می‌کند و انتخاب آن به هدف بررسی و پروتکل EEG بستگی دارد.
آیا نویز 50 یا 60 هرتز را باید همیشه با Notch Filter حذف کرد؟
خیر. ابتدا باید علت تداخل الکتریکی بررسی شود. فیلتر می‌تواند مفید باشد، اما ممکن است بخشی از اطلاعات همان محدوده فرکانسی را نیز تغییر دهد؛ بنابراین نباید جایگزین عیب‌یابی منبع نویز شود.
آیا تعداد کانال بیشتر به‌تنهایی کیفیت EEG را افزایش می‌دهد؟
خیر. تعداد کانال بر پوشش فضایی اثر دارد، اما کیفیت ثبت به مجموعه‌ای از عوامل شامل الکترود، تماس پوست، تقویت‌کننده، نویز، نرخ نمونه‌برداری و اجرای صحیح پروتکل وابسته است.
منابع علمی
- Peltola ME, et al. Routine and sleep EEG: Minimum recording standards of the IFCN and ILAE. Clinical Neurophysiology. 2023. PMID: 36775678.
- American Clinical Neurophysiology Society (ACNS). Guideline 1: Minimum Technical Requirements for Performing Clinical EEG.
- Acharya JN, et al. ACNS Guideline 2: Guidelines for Standard Electrode Position Nomenclature.
- Acharya JN, et al. ACNS Guideline 3: A Proposal for Standard Montages to Be Used in Clinical EEG.
- Seeck M, et al. The standardized EEG electrode array of the IFCN. Clinical Neurophysiology. 2017. PMID: 28778476.
- Urigüen JA, Garcia-Zapirain B. EEG artifact removal—state-of-the-art and guidelines. Journal of Neural Engineering. 2015. PMID: 25834104.
