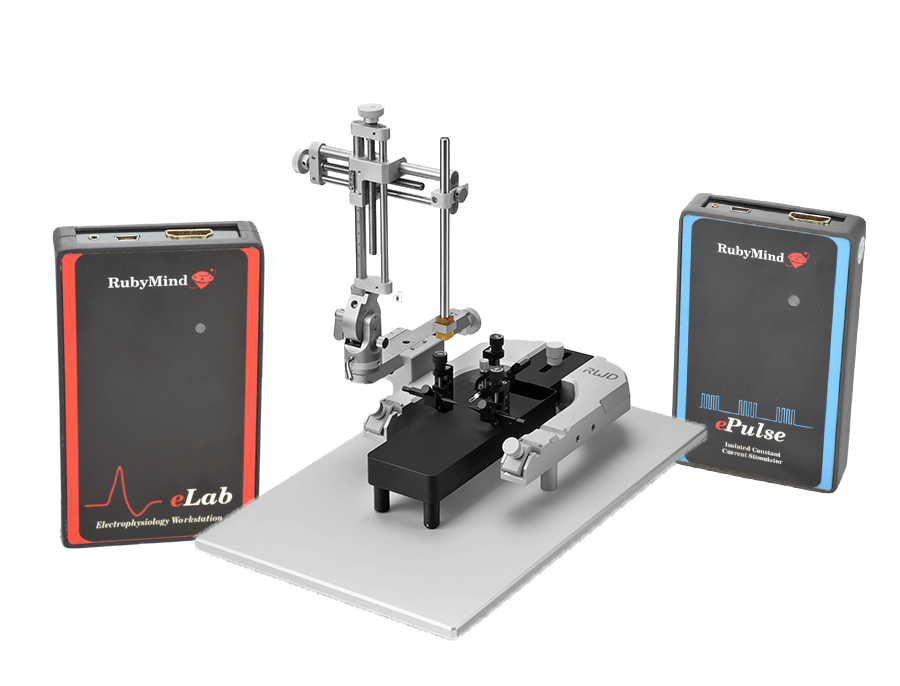

eLab یک سیستم جمع آوری داده های منحصر به فرد برای ضبط همزمان تکنیک های خارج سلولی از پتانسیل های عمل یک واحد تا چند واحد شامل پتانسیل میدان محلیLocal field Potential (LFP)، LTP، NCV، EEG / ECG، و همچنین تنظیم سیگنال توسط رویدادهای دیجیتال خارجی است. بنابراین، با استفاده از یک دستگاه، می توان به چندین پروژه تحقیقات علوم اعصاب و الکتروفیزیولوژی پرداخت.
eLab از یکپارچگی مناسبی برخوردار است و در عین سادگی در کاربری عملکرد شگفت انگیزی دارد به طوری که تمام کاربران می توانند آن را به راحتی استفاده کنند حتی اگر متخصص سیگنال نباشند، نسبت سیگنال به نویز eLab بسیار بیشتر از دستگاه های مشابه در زمینه الکتروفیزیولوژی خارج سلولی اصلی است، همچنین از دیگر نقاط قوت آن قابل حمل بودن و نصب سریع (در چند ساعت) در مقابل دستگاه هایی است که فقط برای حذف نویز به زمانی بیش از چند ماه نیاز دارند!
تمام تنظیمات برنامه به صورت ساده و دقیق طراحی شده و شما می توانید تنظیمات خود را به عنوان یک پروتکل ذخیره کنید و آن را از طریق بخش پروتکل آنلاین با سایر پژوهشگران به اشتراک بگذارید. همچنین، شما به پروتکل های آنلاین موجود در سایت ما دسترسی خواهید داشت.
eLab برای ضبط های تهاجمی / غیر تهاجمی و همچنین در زمینه ضبط invivo و invitro مناسب است و بر روی هر دو سیستم عصبی مرکزی (مغز) و سیستم عصبی محیطی (نخاع و اعصاب محیطی) قابل استفاده است.
این دستگاه از مبدل آنالوگ به دیجیتال 24 بیتی استفاده می کند که به محقق اجازه می دهد سیگنال هایی با وضوح کیفیت بسیار بالا و به تبع آن نویز کمتر، ثبت کند.
این سیستم کوچک، که دارای یک تولید کننده پالس سازگار است، می تواند برای تعریف هر پروتکل یک تحریک الکتریکی که مورد نیازانجام پروتکل است را ایجاد نماید تا ایده های مختلف تحقیقاتی را بدون مشکل خاصی انجام دهد.
حافظه FIFO: 64 کیلوبایت
پردازنده: 32 بیت، 168 مگاهرتز
انتقال اطلاعات:پورت USB2
Channel Numbers: 2/4/8 Channels
ADC Resolution: 24 bit
Linearity Error: ±7.6 ppm (maximum)
Sample Rate: 50 K sample per second per channel
Analog Input Range: ±2.5 v
Interface: Serial
Isolation type: Optical
Isolation Voltage: 2500 V
Isolation Resistance: 10 12 Ω
Amplifier Type: Differential, Isolated, Extracellular
Number of channels: 2/4/8 Channels
Gain: 50
Input Voltage Range: ±2.5 V
Maximum Analog Input voltage: ±2.5 V
Input Impedance: 10 12 Ω, common-mode, and differential
Input Leakage Current: 60 pA (typical)
Input Capacitance: 8 pF
Common Mode Rejection ratio: 75 dB @ 50/60 Hz
Isolation Type: Optical
Isolation Voltage: 2500 V
Isolation Resistance: 10 12 Ω
Low Cut Filter: 1 Hz
High Cut Filter: 10 kHz
CPU: i5
Memory: 4 GB
Graphic: 1024, 768
Audio: Internal or external sound card
Operating System: Windows 8.1- 10
پتانسیل میدانی خارج سلولی منبعی است که توسط فعالیت جمعی بسیاری از سلول ها ایجاد می شود.
eLab یک سیگنال LFP دقیق به شما می دهد فرقی ندارد invitro باشد یا invivo !
نرم افزار eProbe با ابزارهای لازم برای تجزیه و تحلیل LFP همراه است.
دقیق ترین ضبط نورون های منفرد گرفته شده از مغز و نخاع توسط eLab اختیار شما قرار می گیرد. eLab سیگنال های تقویت شده ابتکاری را با بالاترین وضوح (24 بیت/SPS) و کمترین نویز ارائه می دهد. نرم افزار eProbe ابزاری است که صدای باورنکردنی از صدای شلیک تک تک نورون ها شناسایی می کند و به شما ارائه می دهد.
“پتانسیل برانگیخته” یا “پاسخ برانگیخته” یک پتانسیل الکتریکی در یک الگوی خاص است که از قسمت خاصی از سیستم عصبی در مغز انسان یا حیوانات دیگر از یک محرک مانند فلاش نور یا صدای خالص ضبط می شود.
رابط مغز و کامپیوتر (BCI)، همچنین به نام رابط کنترل عصبی (NCI)، یا رابط ذهن و ماشین (MMI)، رابط عصبی مستقیم (DNI)، رابط مغز و ماشین (BMI)، اینها همگی به مسیرهایی اشاره دارند که یک ارتباط مستقیم بین مغز و یک دستگاه خارجی برقرار کرده اند.
brain-computer interface (BCI)
neural-control interface (NCI)
mind-machine interface (MMI)
direct neural interface (DNI)
brain-machine interface (BMI)
تجزیه و تحلیل ثبت تک واحدی و چند واحدی.
نمایش سیگنال ثبت شده بصورت آفلاین.
برش آزمایشی و معکوس کردن سیگنال.
بهینه سازی مقیاس های محدوده (عمودی و افقی).
اندازه گیری خودکار (حداکثر، حداقل، شیب، سطح زیر منحنی، تاخیر و زمان پاسخ).
مانیتورینگ صوتی سیگنال های خام و اسپایک.
تجزیه و تحلیل نورون های مغز و نخاع.
سورتینگ پتانسیل عمل در پنجره تشخیصی.
تحلیل پانل PSTH، فرکانس و دامنه فاز.
تبدیل فوریه سریع (FFT) آنلاین و آفلاین باند فرکانسی مورد نظر شما.
eProbe یک محدوده برای نشان دادن سیگنال های خام هر کانال و قدرت FFT مربوط به آنها فراهم می کند.
تجزیه و تحلیل EEG در کیس های مبتلا به صرع.
الگوساز برای طراحی الگوی محرک الکتریکی.
تعریف تحقیق آزمایشی : شامل تک آزمایش ، چند آزمایش و پروتکل سازی.
پارامترهای الگو شامل تأخیر، مدت زمان پالس، چرخه پالس، اعداد پالس، دوره آزمایشی و شماره آزمایش.
تجزیه و تحلیل تعداد اسپایک ها و فرکانس های مرتبط با پروتکل محرک الکتریکی اعمال شده.
با eProbe می توانید تمام طیف سیگنال های عصبی/الکتروفیزیولوژیکی را با کیفیت عالی تماشا و بررسی کنید.
شما می توانید سیگنال های ثبت شده را به صورت آنلاین و آفلاین مشاهده کنید. همچنین، ابزارهای عالی تجزیه و تحلیل داده ها، شما را با جزییات ریز تری از تحقیقات خود مرتبط کند.
نرم افزار eProbe ابزار متفاوتی برای ضبط سیگنال ها، تحریک، اکتساب داده ها و تجزیه و تحلیل آفلاین طیف وسیعی از مطالعات الکتروفیزیولوژی خارج سلولی دارد ، شامل : Long-Term Potentiation (LTP), Long-Term Depression (LTD) EEG, EMG and Epileptiform, bursts activity, extracellular single-unit- multi-unit action potential, NCV, VEP, ECG (RRI).
